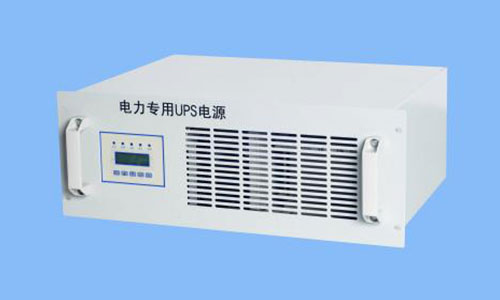

电力UPS不间断电源的组成部分及使用

来源：存能电气  日期：2019-06-03 11:28  浏览量：次

　　电力UPS不间断电源的组成部分及使用。电力行业是国家的重点基础行业，关系国计民生。为了构筑安全可靠的电力调度系统，有效保障电网供电安全，有效降低电力故障，因此需要一个安全、可靠、稳定、优质的电源为调度通信中心及信息中心设备提供动力，电力UPS不间断电源就是这样的一个存在。存能小编为大家介绍电力UPS不间断电源的组成部分及使用。

　　电力UPS不间断电源的组成部分

　　UPS通常由输入整流滤波电路、功率因数校正电路、蓄电池组、充电电路、逆变电路、静态开关电路、控制检测见识及保护电路共7个部分组成。

　　1、输入整流滤波电路

　　UPS中，常用的整流电路有单相不可控和可控整流电路、三相不可控和可控整流电路。滤波器可分为电容输入或电感输入两种。电容输入滤波器的输出电压较高，但要求变压器输出的缝制电流较大。电感输入滤波器的输出特定较好，但需要较大的扼流圈且成本较高。目前UPS中通常采用电容和电感组成的LC滤波器。

　　2、监控、检测、显示保护电路

　　UPS输出电压的精度、波形失真度以及工作可靠性均与控制电路密切相关。控制电路主要有SPWM产生电路，闭环调压电路、同步锁相电路等。为了UPS可靠工作，还应具有较完善的保护电路。一般的UPS中都有电池电压过低自动保护电路、市电电压过高自动和UPS延迟启动自动保护电路等。为了随时掌握和了解工作状态及其运行情况，UPS中还设有监测电路、显示电路及报警电路。

　　3、功率因数校正电路

　　UPS电源中，交流市电经整流后都采用大容量电容器进行滤波，而且整流电路输出端还并联有蓄电池。在电容器或蓄电池充电期间将形成脉冲电流。该电流峰值很高，会产生高次谐波电流并导致功率因数下降，功率因数校正电路可使电网输入电流变为与输入电压同相位的正弦波。

　　4、逆变电路

　　逆变器的作用是将市电整流后的直流电压或蓄电池电压变换成交流电压。在后备式UPS中，逆变器输出电压波形一般为准方波；在在线式UPS，中，逆变器输出电压多为正弦波脉宽调制(SPWM)波形，该波形经LC滤波器滤波后，可得到标准正弦波。

　　5、静态开关电路

　　静态开关的作用是保护UPS和负载，并实现市电旁路供电和逆变器供电的转换。UPS过载是，为了保护逆变器，当市电正常时，UPS通过静态开关将输出有逆变器转换到市电；当逆变器出现故障时，为了保证负载不断电，UPS的输出也通过静态开关输出切换到市电。由于UPS内部一般都有同步锁相电路，同时静态开关转换时间段，因此在转换过程中不会出现供电间断。小型UPS一般采用快速继电器作为静态开关，大、中型UPS则采用反响并联的快速晶闸管作为静态开关。

　　6、蓄电池组

　　蓄电池组是UPS的心脏。市电正常时，蓄电池充电，将电能转化为化学能，并储藏起来，市电中断时，UPS蓄电池中电量维持逆变器工作。目前，中小型UPS中广泛使用阀控铅酸蓄电池。在长延时(4h或8h)的UPS中，蓄电池的成本甚至超过主机的成本。正确使用蓄电池组，对延长蓄电池的使用寿命只管重要。使用正确，阀控铅酸电池的寿命可达10年以上。

　　7、充电电路

　　UPS中，一般充电电路都是独立工作的，也就是说，即使不使用逆变器，只要将交流电源接通，充电电路就开始工作，在充电过程中，首先采用恒流充电，当蓄电池的电压达到浮充电压后，再转为恒压充电，直到电池被充足。因此，充电电路一般有两个反馈回路，一个做电流反馈，一个做电压反馈。主电路一般采用开关型整流电路。为了缩短充电时间，各种快速充电电路在UPS中也得到应用。

　　电力UPS不间断电源的使用优点

　　●为电力行业量身定制的专业型UPS，适应电力行业内部的恶劣电网环境，既满足了电力行业的负载需求，又可以让用户不必再为负载的三相不平衡而烦恼。

　　●1+1冗余并联的工作方式，让本来已经很可靠的供电系统再增加一把安全锁，满足电力行业用户对UPS高可靠性指标的极限需要。

　　●充分利用电力行业的220V/110V大容量电池组，可最大限度的延长UPS的后备时间，并节省电池组的安装空间和前期投资。

　　●选配旁路隔离变压器，实现输入与输出的完全隔离，并可保证输出的零地电压<1V。

　　●丰富的干接点监控信号，可纳入电厂自身的DCS监控系统；出现问题，及时上报，便于值班人员对UPS的实时监控。

　　目前电力行业对网络管理的需求日趋成熟，UPS被广泛地应用在这样的供电系统中，它能在市电波动过大时保护计算机，还能在市电断电的情况下继续供电，以保证播出系统的正常运行。
