电力专用UPS电源中隔离变压器的功能与作用
来源：存能电气 日期：2019-06-27 14:29 浏览量：次
电力专用UPS电源中隔离变压器的功能与作用。在UPS电源供电系统中，隔离变压器是个主要部件。我们首先要了解隔离变压器的功能以及它在UPS电源供电系统中的作用，然后才能决定需不需要配置隔离变压器。

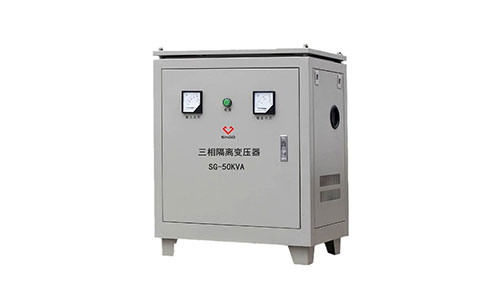

隔离变压器
隔离变压器是指输入绕组与输出绕组带电气隔离的变压器。隔离变压器的原理和普通变压器的原理是一样的，都是利用电磁感应原理，由于次级不和地相连，次级任一根线与地之间没有电位差，隔离变压器已广泛应用于UPS电源系统中。
电力专用UPS电源中隔离变压器的功能与作用
1.在UPS电源中，若电网三次谐波和干扰信号比较严重，采用隔离变压器可以去掉三次谐波和减少干扰信号。
2.采用隔离变压器可以产生新的中性线，避免由于电网中性线不良造成设备运行不正常。
3.隔离变压器可以防止非线性负载的电流畸变影响到交流电源的正常工作及对电网产生污染，起到净化电网的作用。
4.在隔离变压器输入端采样，使得非线性负载电流的畸变不影响取样的准确性，起到能反应实际情况的控制信号，若负载不平衡，也不影响稳压UPS电源的正常工作。
UPS电源隔离变压器的优点
1) 滤除负载端谐波，提高供电质量
隔离变压器本身具有电感特性，输出隔离变压器可以滤除负载端由的大量的低次谐波、减少高频干扰，并可以使高次谐波大幅度衰减。采用电源隔离变压器，可以有效地抑制窜入交流电源中的噪声干扰，消除干扰，提高设备的电磁兼容性。
2) 降低零地电压，优化UPS末端供电网络
UPS的逆变输出装隔离变压器可以隔离输入和输出之间的电气连接，从而有效地降低输出的零地电压。由于隔离变压器的副边绕组采用Y型接法，中性点接地后产生新的零线，从而达到了降低零地电压的目的。事实上，HP、IBM、SUN的小型机因为要保证精密的计算能力与高可靠性的数据处理传输能力，都会对零地电压有极高的要求，加装隔离变压器可以彻底解决因为零地电压偏高技术人员无法调试的问题。
3) “通交流阻直流”，UPS故障时保护负载
现代的UPS电源，AC/DC变换部分采用高频设计化，提高了UPS的输入功率因数(0.98以上)及输入电压范围，DC/AC逆变部分高频化减少了输出滤波电感的体积，功率密度大。由于无输出隔离变压器，一旦逆变器桥臂的IGBT被击穿短路，BUS母线高直流电压将加到负载上，将危及负载的安全。输出隔离变压器具有“通交流阻直流”的能力，可以解决此类问题，在UPS发生故障时能够使负载安全运行。
4) 增强过载短路保护能力，隔离安全负载
由于其自身的特性，隔离变压器是UPS中工作最为稳定的器件。UPS在正常工作过程中，如果遇到大的短路电流，变压器会产生反向电动势，延缓短路电流对负载以及逆变器的冲击破坏，达到保护负载与UPS主机的作用。
在UPS电源供电系统中之所以要配置隔离变压器，有些是UPS电源设备本身要求的，有的是为了改善系统供电质量而设置的。需不需要配置隔离变压器视当下情况而定。
